全自動反沖洗過濾系統專用的水力控制閥門，靠管線系統壓力驅動，可自動進行兩位三通切換，實現過濾器自動反沖洗。結構簡單，可靠性高，可確保在無維護的情況下長時間穩定運行。隔膜驅動結構只需很短的行程即可平穩地改變水的流向，在反沖洗口開啟時關閉進水口，反之亦然。避免過濾器漫溢或清水與廢水相混合。

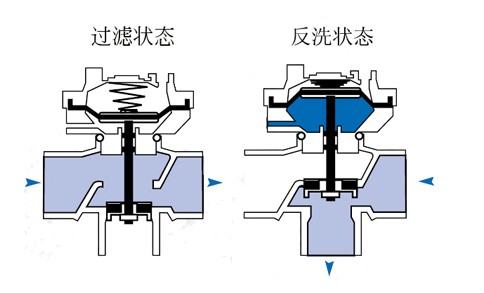

工作原理
51系列反沖洗閥 58系列反沖洗閥
模型 | A | B | C | L | ||||
mm | lnch | mm | lnch | mm | lnch | mm | lnch | |
51-2×2 | 90 | 3 1/4 | 97.5 | 4 1/8 | 97.5 | 4 1/8 | 195 | 7 7/8 |
58-3×2 | 157 | 6 1/8 | 175 | 6 7/8 | 112 | 4 3/8 | 287 | 11 1/4 |
58-3×3 | 157 | 6 1/8 | 112 | 4 3/8 | 175 | 4 3/8 | 287 | 11 1/4 |
58-4×3 | 167 | 6 1/4 | 126 | 4 7/8 | 187 | 7 1/4 | 313 | 12 1/2 |
產品特點:
結構簡單，安裝容易，節省投資
超強水力性能，工位轉換無摩擦
高可靠性，活動部件運行平穩
定位準確
防化學腐蝕材料，適合多種介質
水流轉向迅速，放沖洗效率高
基本參數:
標準壓力等級：10bar
最小工作壓力：1.0bar
2"-20方/小時，鑄鐵或銅，卡口/BSP螺紋
3"-35方/小時，鑄鐵或塑料，卡口/BSP螺紋
4"-80方/小時，鑄鐵或塑料，卡口/BSP螺紋
典型應用
反沖洗閥應用于至少有兩個并列過濾單元的自動反沖洗過濾系統，即：在反沖洗過程中，經一個過濾單元過濾后的潔凈水作為另外一個過濾單元的沖洗水。
當接受到控制器發出的水力信號后，反沖洗閥內改變水流的流向：關閉進水口，打開排水口，經其它過濾單元過濾后的潔凈水進入此單元進行沖洗，并將沖洗水經排放口排放。
